青岛泰成电力工程有限公司,低压开关柜的标准化设计主要体现在:统一结构方案、精简主母线电流规格、统一柜体并柜要求、统一一二次电缆接口、土建接口以及柜内其他配置。标准化柜的检测与国标(GB/T 7251.12-2013与GB/T 15576-2008)也不完全相同,例如动态响应、涌流等项目提高了判定要求,新增了回路电阻测试、电弧故障试验以及投切试验

青岛泰成电力工程有限公司通过公开渠道信息,低压配电研发组了解到,常熟开关已经完成了SLVA标准化低压开关柜认证,基本信息如下:

01低压成套开关设备

SLVA-2500/Z001

主母线:InA=2500A、2000A,Icw=65kA;

馈电柜配电母线:Inc=1600A,Icw=50kA;

控制柜配电母线:Inc=1600A,Icw=50kA;

Ue=400V,Ui=1000V(进线柜、馈电柜)/690V(控制柜);

50Hz;

防护等级:外壳IP4X,通风孔IP3XD,柜顶部IP3X,户内型;

电弧等级:B

GB/T 7251.12-2013;GB/T 7251.8-2005;GB/T 18859-2016

02低压成套开关设备

SLVA-1250/Z001

主母线:InA=1250A,Icw=35kA;

馈电柜配电母线:Inc=1250A,Icw=35kA;

控制柜配电母线:Inc=1250A,Icw=35kA;

Ue=400V,

Ui=1000V(进线柜、馈电柜)/690V(控制柜);

50Hz;

防护等级:外壳IP4X,通风口IP3XD,柜顶部IP3X,户内型

GB/T 7251.12-2013;GB/T 7251.8-2005

03低压成套无功功率补偿装置

SLVA-2500/07-300/60

水平母线:InA=2500A、2000A,Icw=65kA;

汇流母线额定电流:In=(349.8A~68.4A)+86.6A(SVG),Icw=15kA;

Ue=400V,

Ui=690V;

(300kvar~60kvar)+60kvar(SVG),单相、三相+SVG混合补偿;

50Hz;

防护等级:外壳IP4X,通风孔IP3XD,柜顶部IP3X,户内型;

控制投切电容器的元件类型:复合开关;

有抑制谐波功能

GB/T 15576-2008;GB/T 7251.12-2013;GB/T 7251.8-2005

04低压成套无功功率补偿装置

SLVA-2500/08-360

水平母线:InA=2500A、2000A,Icw=65kA;

汇流母线额定电流:In=420.8A~68.4A,Icw=15kA;

Ue=400V,Ui=690V;

360kvar~60kvar,单相、三相结合补偿;

50Hz;

防护等级:外壳IP4X,通风孔IP3XD,柜顶部IP3X,户内型;

控制投切电容器的元件类型:复合开关

GB/T 15576-2008;GB/T 7251.12-2013;GB/T 7251.8-2005

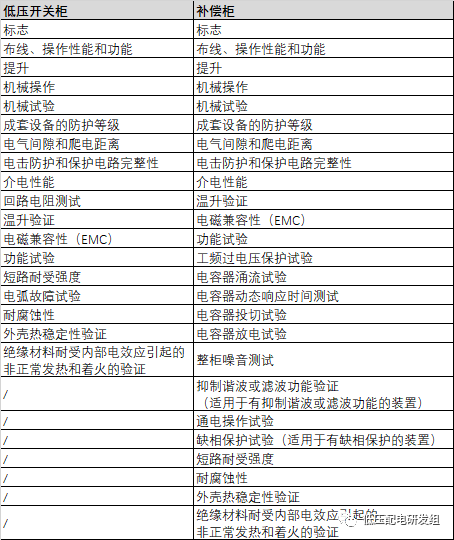

附:测试项目清单
